研华工控机以卓越稳定性、可靠性和强大的性能，广泛应用于制造业、能源、交通等众多关键行业，为工业自动化进程提供坚实硬件支撑，其中PCIe插槽能连接各种高性能扩展设备，让工控机设备能应对复杂多变的工业任务需求。
一、PCIe插槽的基本原理
PCIe插槽作为一种高速串行计算机扩展总线标准，有着独特的传输协议，采用点对点的连接方式，相较于传统并行总线，有效减少了信号干扰，大幅提升了传输效率。

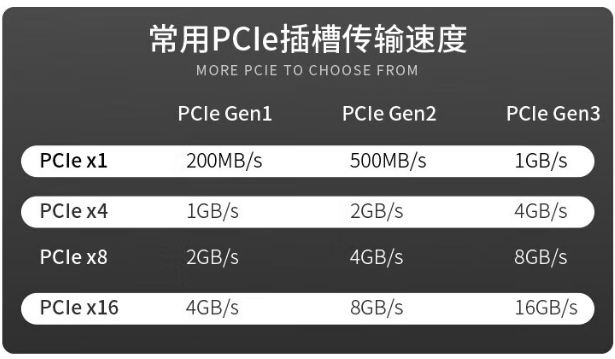

在工作模式上，PCIe支持全双工通信，数据可同时双向传输，进一步提高了数据吞吐量；带宽分配灵活，不同的PCIe通道数量，如x1、x4、x8、x16）对应着不同的理论带宽，数字越大，带宽越高。
二、研华工控机的pcie插槽

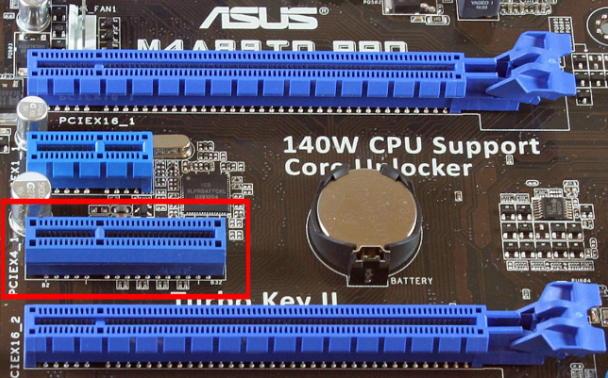

研华的不同型号工控机配备了丰富多样的PCIe插槽类型，以研华4U上架式工控机IPC-610系列为例，提供了多种组合：

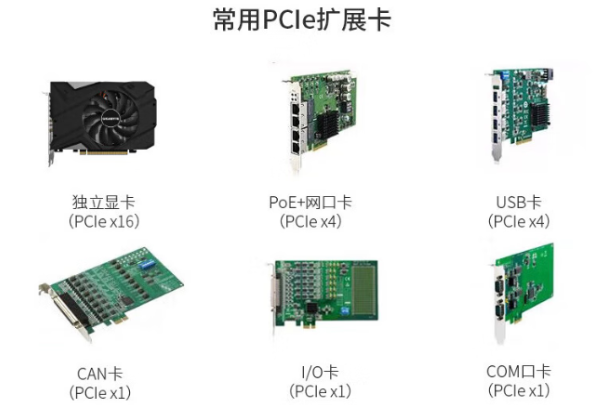

PCIe x1 插槽：物理尺寸较小，电气特性适配于低功耗、低带宽需求的扩展卡，常用于连接一些基础的功能卡，如小型网卡、USB 扩展卡等，在一些对空间和成本较为敏感的工业场景中应用广泛。
PCIe x4 插槽：在带宽和性能上有一定提升，适合连接如中低端数据采集卡、部分存储控制卡等设备，能满足一般工业数据采集与存储扩展需求。
PCIe x8 插槽：拥有较为可观的带宽，其物理尺寸和电气特性能够适配一些对带宽有一定要求，但又不像高端显卡那样极度依赖超高带宽的设备，比如一些中高端的网络加速卡或者专业的音频处理卡等。
PCIe x16 插槽：对图形处理或大数据传输有较高要求的应用场景，需要用到PCIe x16插槽，适配高端显卡或高速网络接口卡等设备，为工业图像处理、大型数据中心等应用提供充足带宽支持。
三、产品推荐

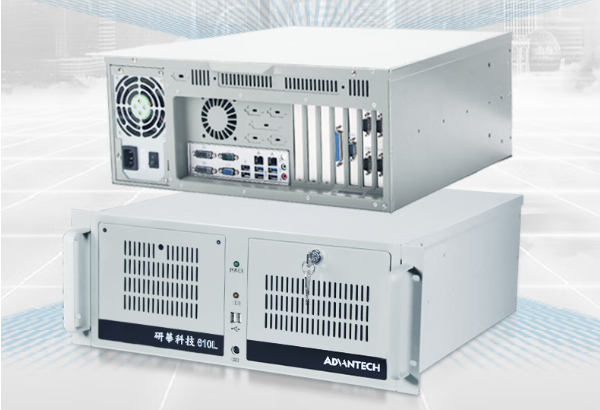

产品型号：IPC-610L-785G2
研华这款工控机适用于对扩展插槽有较多需求的应用场景，4U机箱内部空间宽敞，散热性能良好，为多PCIe插槽布局提供了有利条件。
该4U工控机共有7个扩展插槽，包括1个PCIe*16、3个PCIe*4，以及3个PCI，丰富的插槽组合，用户可以根据自身需求灵活配置扩展设备。
比如，在工业自动化生产线的视觉检测系统中，可以将GPU加速卡插入PCIe*16插槽，大幅提升图像处理速度；同时将数据采集卡插入PCIe*4，实现多源数据的同步采集。
四、结语
研华工控机的pcie插槽类型丰富，为工业控制领域的性能扩展提供了有力保障，如有相关需求，可联系万泰平台客服咨询更多产品详情。
