工控机在炼铁炉优化系统的应用

时间:2023-04-28 10:17:29 作者:小编 点击:次

  炼铁炉优化系统建设是为了减少人员使用、提高铁炉稳定性,打造无人工厂。那自动化操作系统有什么具体作用呢?

  一、自动操作系统能够降低燃料比、提高铁炉稳定性、提高铁水、煤气等产品的稳定性。

  二、提高企业管理效率方面,提高企业的竞争力。

  三、自动化一键式操作,能够极大降低钢铁企业的运行成本,降低炼铁技术人员的压力、工作强度,使其更加专注于技术能力和管理能力的提升。

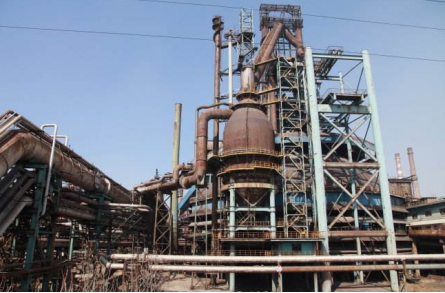

  (炼铁炉优化系统)

  了解了炼铁炉优化系统的应用后,我们再来熟悉一下炼铁炉的工作环境。

  1)现场温度的不稳定性;

  2)喷吹物、灰尘,指的是炉前出铁时产生的粉尘和炉顶主皮带料头部放料;

  3)配料、监控的系统集成性;

  4)终端控制设备的稳定性。

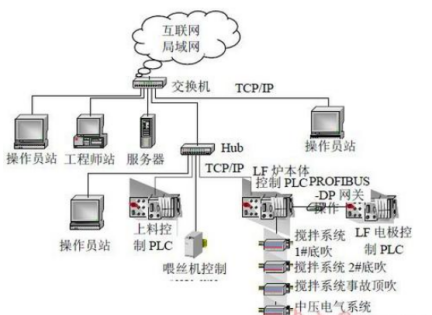

  (炼铁炉优化系统图)

  从上述的炼铁炉优化系统图中,我们可以看出,整个系统中主要的硬件设备,有交换机、服务器、PLC设备。其中,服务器因成本较高,且串口较少,在连接PLC设备上存在局限性,基本上是为工控机的代替。

  工控机:工业使用计算机,具有总线控制功能和扩展功能的一种工业专用计算机。如下图所示:


  (研华工控机)

  工控机在炼铁炉优化系统中的应用是怎样的呢?

  首先,通过RS-232、RS-422/485串口转换器来控制我们的下位机即PLC设备;

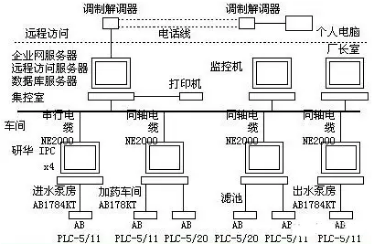

  (工业控制系统的典型结构图)

  其次,在工控机和plc实现通讯的工控系统中,工控机作为上位机,直接发出操作控制命令并在屏幕上显示液压、水位、温度等信号变化。而PLC作为下位机,直接控制设备,获取设备状态信息,从而控制相关设备的元件和驱动装置。

  除此之外,工控机主板自带的PCI和PCIE槽位,支持扩展数字量I/O模块和模拟量输入模块,更便于控制整个系统。

  最后,整个炼铁炉优化系统通过通讯协议转换模块、远程数据采集与控制器,通过组态软件能够连接数据采集模块,对系统进行最为准确的监视和控制,组成完善的炼铁炉优化系统。

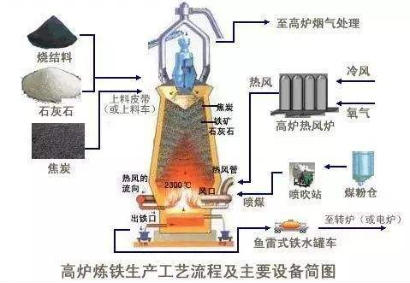

  (炼铁生产工艺流程图)

  综合以上分析,我们的工控机总体来说,还是以终端处理和控制自动化使用,所以工控机在炼铁炉优化系统中的推荐呢,也相对简单,配置要求不是很高,概括为以下三点:

  ●提供稳定的工业电脑平台

  ●实现数据的采集、监视、处理与控制

  ●高可靠性,适合在恶劣的环境下工作

  推荐工控机型号:wt-610P-XH61MB。

  推荐配置:万泰平台【酷睿3代】工控机主机IPC-61010个串口双网口H61芯片支持XP兼容研华工业电脑wt-610P-XH61MB3年质保I3-3240T/4G/1T/300W。

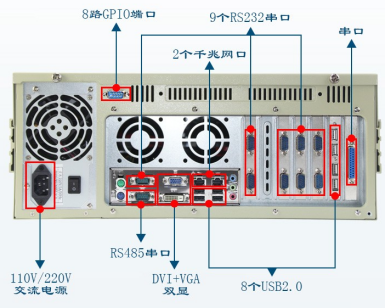

  (万泰注册机wt-610P-XH61MB)

  产品主要特点:

  1)主板自带双千兆网口;

  2)主板自带10个串口(其中一个可调485),可以连接多台外接设备;

  3)主板自带8路GPIO接口,支持4路4出;

  4)主板采用H61芯片,支持XP系统、Win7/Win10/LINUX操作系统;

  5)主流三代CPU,性价比高,满足工业废水行业应用。
